      D671X對夾式氣動蝶閥

      2023-04-06
      次
      D671X對夾式氣動蝶閥
      詳細介紹：

      產品描述：

      D671X對夾式氣動蝶閥公司 原理作用：

      蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

      氣動對夾式蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到好的效果。氣動對夾軟密封蝶閥適用於溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用於溫度≥200℃或≤450℃，公稱壓力≤1.6MPa給排水、汙水、食品、供暖、燃氣、船舶、水電、冶金、能源係統以及輕紡等行業，特別適用於雙向密封和閥體易鏽蝕場合，作調節流量和截流介質。

      D671X對夾式氣動蝶閥性能特點：

          ①齒輪式雙活塞，輸出力矩大，體積小；
          ②氣缸選用鋁金材料，重量輕、外形美觀；
          ③可在頂部、底部安裝手動操作機構；
          ④齒條式連接可調節開啟角度、額定流量；
          ⑤執行器可選帶電訊號反饋指示及附件以實現自動化操作；
          ⑥IS05211標準連接為產品的安裝更換提供了方便；
          ⑦兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍，確保與閥門的同步精度。

      D671X對夾式氣動蝶閥技術參數：

      執行器型號

      GT、AT、AR、AW係列單雙作用氣動執行器

      供氣壓力

      0.4～0.7MPa

      氣源接口

      G1/4"、G1/8"、G3/8"、G1/2"

      環境溫度

      -30～+70℃

      作用形式

      單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
        雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)



      D671X對夾式氣動蝶閥部件材質：

      零件名稱

      材料

      閥體

      球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼

      蝶板

      鑄鋼、不鏽鋼及特殊材料

      密封圈

      各種橡膠、聚四氟

      閥杆

      2Cr13、不鏽鋼

      填料

      O型圈、柔性石墨

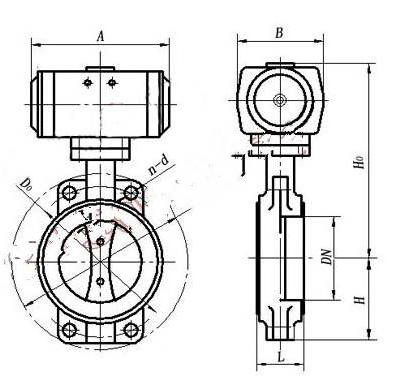

      D671X對夾式氣動蝶閥外形尺寸：


      DN

      L

      H

      HO

      A

      B

      0.6MPa

      1.0MPa

      1.6MPa

      DO

      n-d

      DO

      n-d

      DO

      n-d

      50

      43

      63

      306

      180

      200

      110

      4-14

      125

      4-18

      125

      4-18

      65

      46

      70

      321

      180

      200

      130

      4-14

      145

      4-18

      145

      4-18

      80

      46

      83

      346

      180

      200

      150

      4-18

      160

      8-18

      160

      8-18

      100

      52

      105

      387

      180

      200

      170

      4-18

      180

      8-18

      180

      8-18

      125

      56

      115

      411

      180

      200

      200

      8-18

      210

      8-18

      210

      8-18

      150

      56

      137

      447

      270

      280

      225

      8-18

      240

      8-22

      240

      8-22

      200

      60

      164

      572

      270

      280

      280

      8-18

      295

      8-22

      295

      8-22

      250

      68

      206

      646

      270

      280

      335

      12-18

      350

      12-22

      355

      12-26

      300

      78

      230

      738

      380

      420

      395

      12-22

      400

      12-22

      410

      12-26

      350

      78

      248

      761

      380

      420

      445

      12-22

      460

      16-22

      470

      16-26

      400

      102

      289

      877

      450

      470

      495

      16-22

      515

      16-26

      525

      16-30

      450

      114

      320

      938

      480

      490

      550

      16-22

      565

      20-26

      585

      20-30

      500

      127

      343

      993

      480

      490

      600

      20-22

      620

      20-26

      650

      20-33

      600

      154

      413

      1131

      480

      490

      705

      20-26

      725

      20-30

      770

      20-36

      700

      165

      478

      1476

      640

      660

      810

      24-26

      840

      24-30

      840

      24-36

      800

      190

      525

      1533

      640

      660

      920

      24-30

      950

      24-33

      950

      24-39

      900

      203

      585

      1655

      750

      860

      1020

      24-30

      1050

      28-33

      1050

      38-39

      1000

      216

      640

      1765

      850

      900

      1120

      28-30

      1160

      28-36

      1170

      28-42

      1200

      254

      755

      1995

      850

      900

      1340

      32-33

      1380

      32-39

      1390

      32-48
