產品描述：
H41H鑄鋼升降式法蘭止回閥原理作用：
上海電動草莓福利导航的止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝於水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，並且介質自下而上流動，旋啟式止回閥安裝位置不受限製，通常安裝於水平管路，但也可以安裝於垂直管路或傾料管路上。注意：止回閥隻允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
H41H鑄鋼升降式法蘭止回閥是能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側;當進口側壓力低於出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。專用於控製腐蝕性或強腐蝕性介質，閥體內腔表麵覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點，適用於不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向閥。升降式止回閥隻能安裝在水平管道上。
H41H鑄鋼升降式法蘭止回閥性能特點：
產品嚴格按GB12235標準設計製造，閥瓣沿著中心定位作升降運動，襯套采用耐磨性能好，摩擦係數小的特殊材料製作，動作靈活可靠，密封性能優良。產品廣泛應用於石油、化工、製藥、電力行業等各種工況的管路上。
H41H鑄鋼升降式法蘭止回閥技術參數：
公稱通徑 | 公稱壓力 | 適用溫度 | 適用介質 |
DN15-DN500 | 1.0Mpa-6.4Mpa | -30℃-425℃ | 水、氣、油 |
設計與製造 | GB/T12235 | |
連接端尺寸 | 結構長度 | GB/T12221 |
法蘭尺寸 | JB/T79 | |
檢驗與試驗 | JB/T9092 | |
H41H鑄鋼升降式法蘭止回閥部件材質：
閥體 | 閥蓋 | 閥瓣 | 閥座 |
碳鋼 | 碳鋼 | 碳鋼 | 碳鋼 |

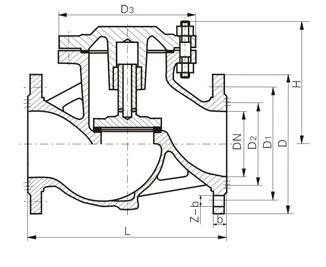

H41H鑄鋼升降式法蘭止回閥外形尺寸：
公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||
L | D | D1 | D2 | b | Z-d | H | |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 77 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 80 |
32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 85 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 105 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 120 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 130 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 140 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 155 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 180 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 215 |
250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 260 |
300 | 850 | 460 | 410 | 375 | 34 | 12-25 | 315 |
